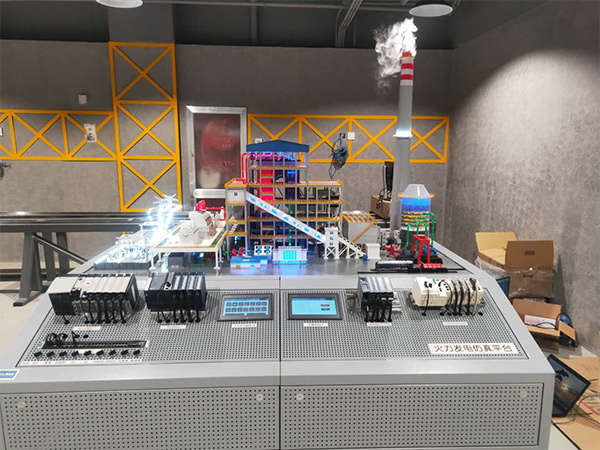

火力发电厂厂区整体沙盘

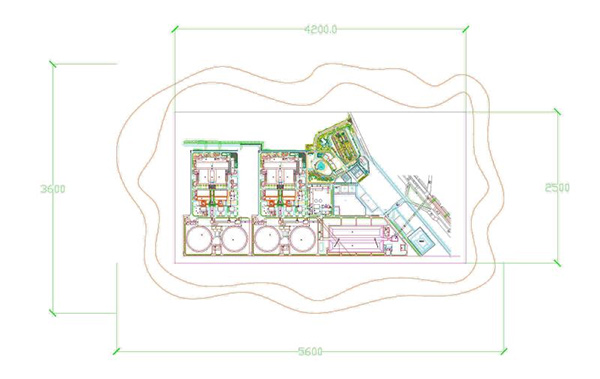

1、规格尺寸：火力发电厂厂区整体沙盘4200*2500×1100（根雕台4300*2600*700MM高），其他系统设备按比例加工；品牌:湖南中亿模型

2、参数说明：火力发电厂厂区的原理、数据、结构等全面解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩、结构分色、系统全面、内容准确反映由厂区大门、门卫室、停车场、观景、综合办公楼、生活楼、围墙、护坡、出线构架、汽轮机、发电机、锅炉房、汽机房、烟塔、静电除尘器、脱硫塔、湿式除尘器、石膏仓、石灰石粉仓、灰库、事故浆液箱、输煤栈桥、煤棚、化水车间、码头、办公用房等系统组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

4、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

5、模型组成部分：厂区大门、门卫室、停车场、观景、综合办公楼、生活楼、围墙、护坡、锅炉房、汽机房、烟塔、静电除尘器、脱硫塔、湿式除尘、墙台、出线构架、输煤栈桥、贮煤场（含煤堆、堆取料机、皮带）、煤棚、化水车间、码头、办公用房等组成。

6、模型各系统主要技术参数要求：

1）模型整体采取微缩1:650制作，（可适当调整）以火力发电厂厂区为中心，包括周边环境、绿化、道路为衬托，主体建筑包括厂区大门、门卫室、停车场、观景、综合办公楼、生活楼、围墙、护坡、锅炉房、汽机房、烟塔、静电除尘器、脱硫塔、湿式除尘、墙台、出线构架、输煤栈桥、贮煤场（含煤堆、堆取料机、皮带）、煤棚、化水车间、码头、办公用房等构筑物等严格按照等高线、外形按比例制作。

2）建筑物细部构件通过按图电脑放制，激光切割，外墙打磨喷漆上色，并根据设计进行分色处理等手段完成（雨蓬、飘板、百页等建筑结构），使更加精美、逼真；突出表现建筑物外形的大气与现代感、线条的流畅性；建筑物外墙颜色以现场实际确定的颜色为准，外墙分色着色均匀，色彩靓丽、自然。沙盘模型中在电厂大门及标志性建构筑物上应该有国家能源集团LOGO(后期需方提供高清图片包括厂区整体实物图片各个角度的。）

3）建筑物本身做出精细的墙面层次、凹凸线、装饰图案、凸窗、阳台、栏杆、等细部构造，直观地表现建筑物的立体效果。外墙、门、平窗、凸窗采用质感真实通透的进口有机玻璃和进口PVC板装饰，质感真实、自然；外墙面经镭射激光切割，达到仿真效果，塑造出各类材料外墙的仿真效果；墙面采用进口高级颜料喷塑，确保色彩与实物一致。

4）电厂沙盘环境突出厂区入口、综合办公楼、锅炉、主厂房、附厂房和除尘器烟塔。交通道路运用人工分色处理，打磨喷涂上色；各种植物等环境配套设施使厂区更添氛围味道，环境更加丰富。

5）在总体协调的基础上，尽量提高空间感和视觉效果，按照实际施工尺寸适当拉宽环境及建筑楼距，适当放大发电部分空间，以获得更感性合理的视觉，充分体现出自然与人文环境相互融合的特性。

6）火力发电厂沙盘模型全景展示了发电机组动态演示仿真模型， 用剖示与透视的方法诠释了设备系统的主要结构特点，并以电控按钮作为控制器，用流动灯光、光学材料、电动旋转的方法动态演示了各主要系统的工作过程。

7）景观马路和沿街铺砖全部采用3D打印工艺制作。道路两侧安装路灯（可照明）树木。

8）模型绿化草坪由“FALLER”— M773#草皮、质感逼真的水纹玻璃、中孔油性海棉植物树等制作。

具有声、灯光动态演示的功能,采用光学材料模拟设备工作过程，接通电源后按简易开关即可完成虚拟化作业，生动形象。整体系统布局完整，内容全面结构、分色、细节要求体现到螺丝螺帽；表面防锈处理、剖视结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂”；

要求达到仿真实训的目的；为方便展示内容系统，开关安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用剖示方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、灯光动态演示各主要系统的工作过程。

参考图片：

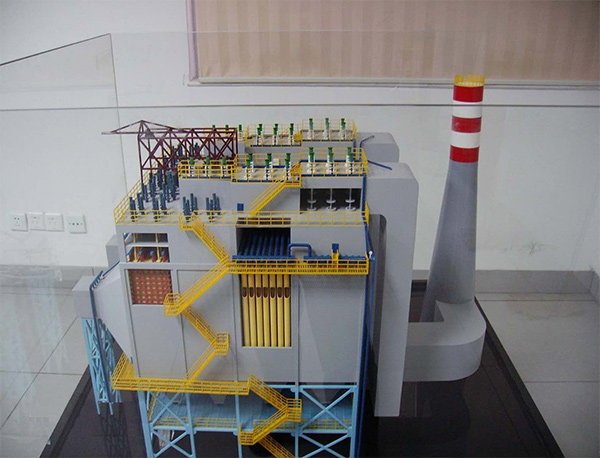

锅炉模型

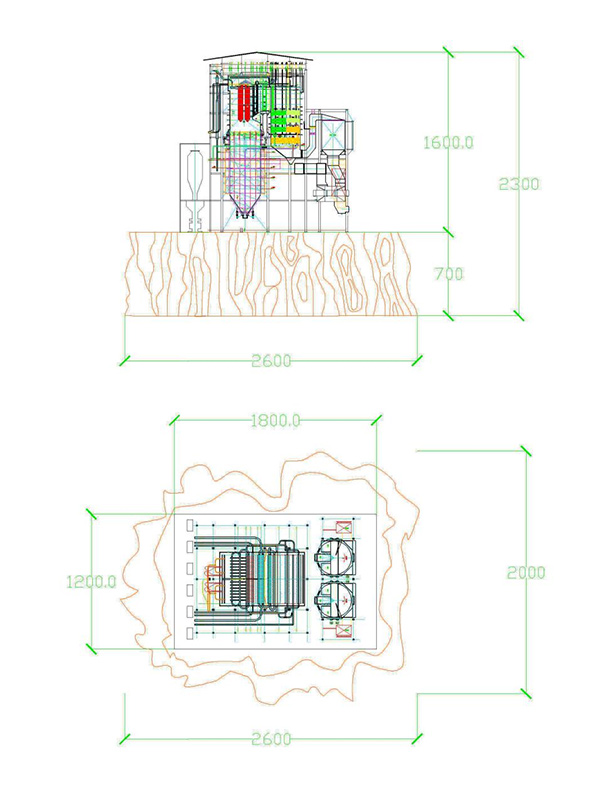

1、规格尺寸：锅炉模型1800*1200×2300（根雕台1900*1300*700MM高），其他系统设备按比例加工；品牌:湖南中亿模型

2、参数说明：锅炉的原理、数据、结构等全面解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩、结构分色、系统全面、内容准确反映由制粉系统、锅炉本体、风烟系统、等系统组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

4、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

5、模型组成部分：制粉系统、锅炉本体、风烟系统等组成。

6、模型各系统主要技术参数要求：

（一）锅炉系统模型；

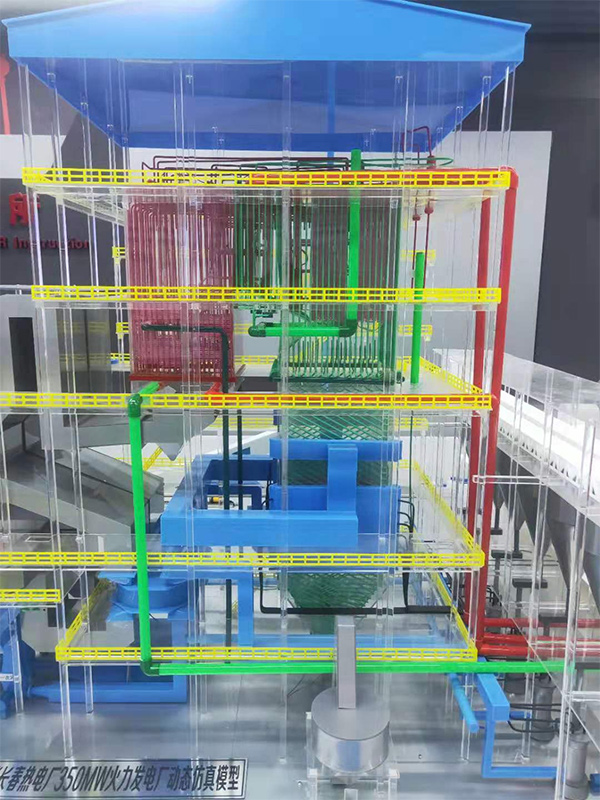

锅炉模型高度从台面到顶棚高约为1.6米，另加台座0.7米，总高为2.3米。锅炉模型参照需方提供660MW机组配套锅炉图纸按比例制作，结构为透明，模型整洁、大气。锅炉π形布置，四侧透明。正面展示锅炉的内部结构，如：过热器、再热器、水冷壁、省煤器、下降管等。锅炉的燃烧、蒸发、过热、再热等各系统的设备、构件、管束、管道等均用不同颜色。锅炉钢架、平台、等也在模型上整齐示出。

1）本部分由制粉系统、锅炉本体、风烟系统等组成。

（1）制粉系统包括：给煤机、磨煤机、煤粉管道、冷风管道、热风管道等设备及部件；

（2）锅炉本体包括：炉钢架、炉膛（包括燃烧器）、汽水分离器、下降管、水冷壁、屏式过热器、低温过热器、高温过热器、低温再热器、高温再热器、省煤器、空气预热器、捞渣机（含渣仓）等设备及部件件。

（3）风烟系统包括：烟道、一次风道、二次风道、一次风机、二次风机、引风机、烟塔等设备及部件

（4）光电设计：炉墙透明，可见内部结构。各种水、汽管道有灯光流动演示；炉膛火焰灯光显示。

（二）锅炉尾部烟气净化处理系统

1）脱硝系统：（SCR）（比例约为1∶50）

（1）脱硝系统采用“选择性催化还原法” 除去烟气中的氮氧化合物（NOx）。工作过程：在锅炉省煤器出口，含有NOx的烟气，与氨气均匀混合，经反应塔（每台锅炉左右两个）内的催化剂后，NOx转化为氮气和水蒸气。主要内容包括：反应塔

（2）座及其喷氨设备、催化剂（3+1）层。光电设计喷氨时灯光显示，流进反应塔的烟气颜色与流出反应塔的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硝的过程。

具有声、灯光动态演示的功能,采用光学材料模拟设备工作过程，接通电源后按简易开关即可完成虚拟化作业，生动形象。整体系统布局完整，内容全面透明结构、分色、细节要求体现到螺丝螺帽；表面防锈处理、透明结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂”；

要求达到仿真实训的目的；为方便展示内容系统，开关安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用剖示方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、灯光动态演示各主要系统的工作过程。

2）锅炉组成部分：

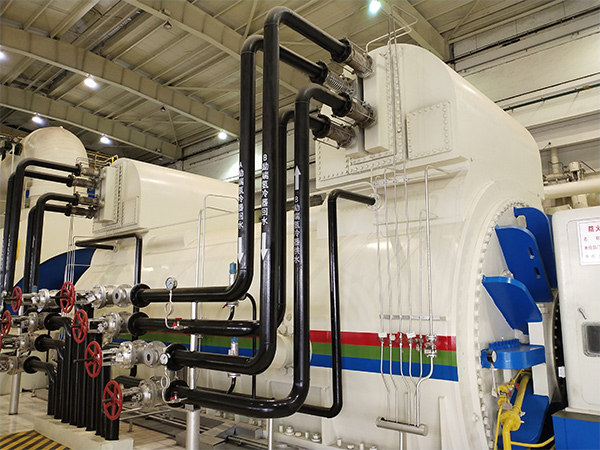

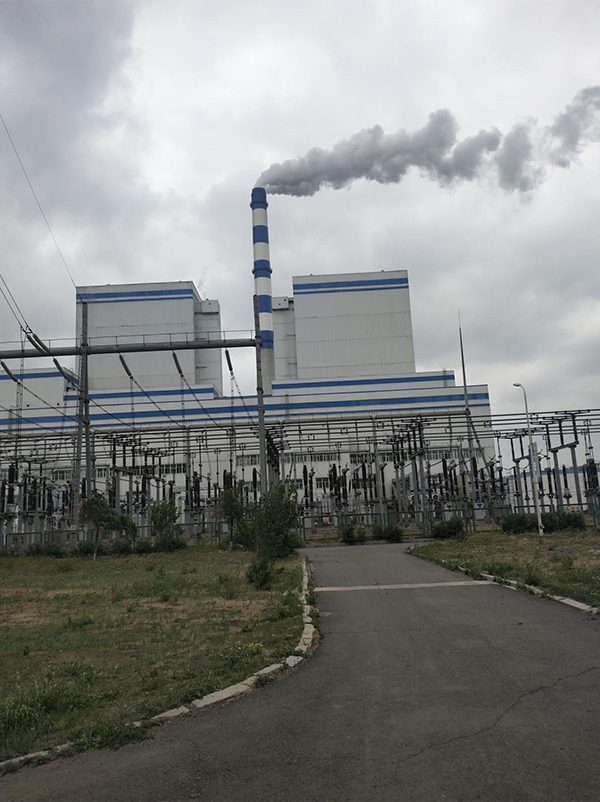

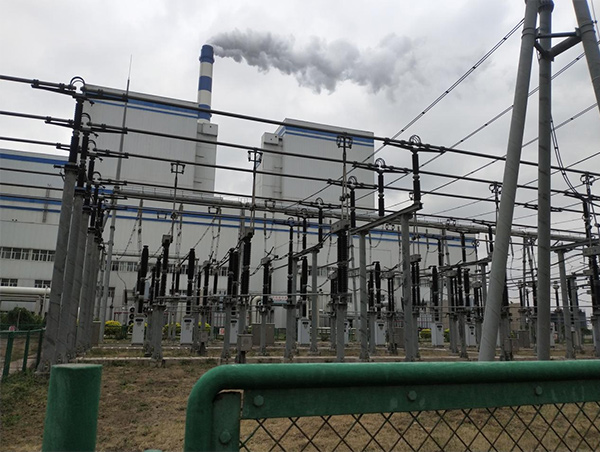

实地考察照片：

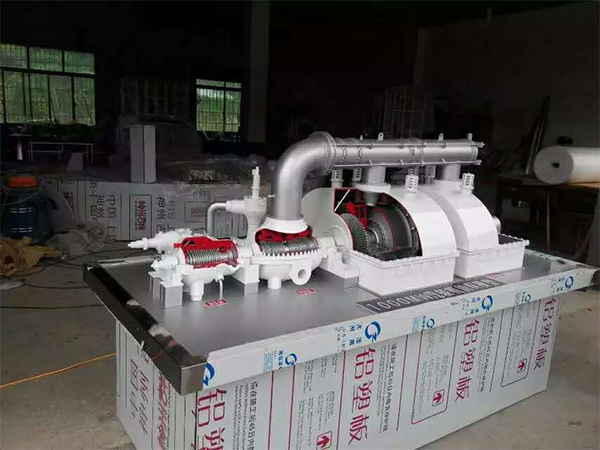

汽轮机发电机组模型

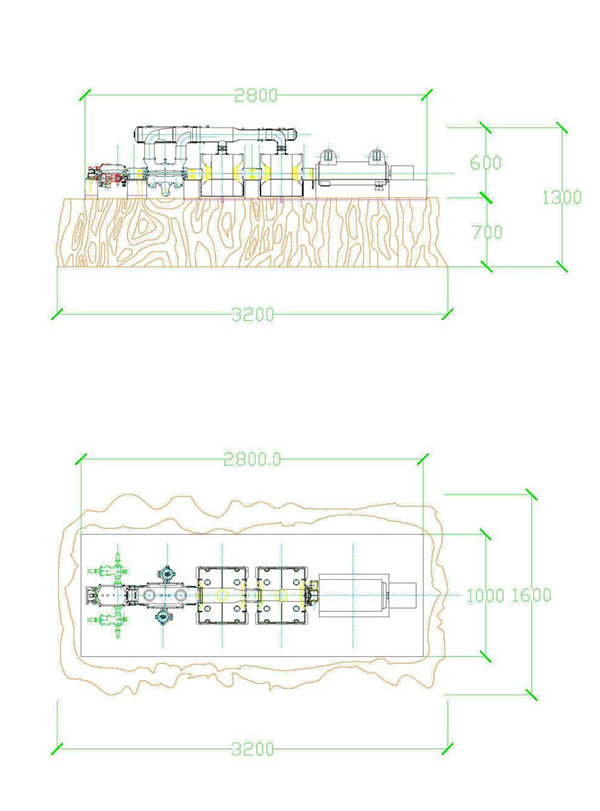

1、规格尺寸：汽轮机发电机组模型2800*1000×1300（根雕台2900* 1100* 700MM高），其他系统设备按比例加工；品牌:湖南中亿模型

2、参数说明：汽轮机发电机组的原理、数据、结构等全面解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩、结构分色、系统全面、内容准确反映由高压缸、中压缸、低压缸（2个），#1轴承箱、盘车装置隔板、隔板套、转子、叶片、高压喷咀、补气阀（2个）、高压主汽阀（2个）、中压主汽阀（2个）等系统组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

4、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

5、模型组成部分：高压缸、中压缸、低压缸（2个），#1轴承箱、盘车装置隔板、隔板套、转子、叶片、高压喷咀、补气阀（2个）、高压主汽阀（2个）、中压主汽阀（2个）等组成。

6、模型各系统主要技术参数要求：

汽轮机热力系统模型（比例1：15可适当调整，三维模型根据比例开模后需经业主方确定后进行实物制作）

汽轮机本体包括高压缸、中压缸、低压缸（2个），盘车装置等。

汽轮机本体包括：高压缸、中压缸、低压缸、隔板、隔板套、转子、叶片、高压喷咀、补气阀（2个）、高压主汽阀（2个）、中压主汽阀（2个）、盘车。汽轮机隔板及转子叶片均按图纸将凹扭形状加工做出；并将汽轮机、纵销、横销、立销、角销、死点、猫爪做出。以上设备部件分别用不同颜色的有机玻璃及部分金属材料制作。汽轮机本体主要模拟转子经模拟气流冲击后转动的工作过程，能看到缸内高压喷嘴、缸内隔板、隔板套、转子上叶片。

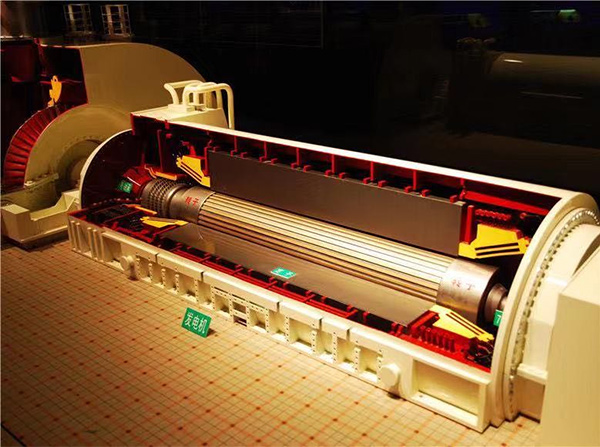

发电机系统模型（比例约为1∶15）

1、发电机主要由定子绕组和转子绕组构成。自并励静止励磁系统。

2、主要内容：

发电机整体外形包括：发电机、定子、转子、线圈绕组、风扇、励磁机、变压器、变压器与发电机封闭母线连接。以上设备部件分别用不同颜色的有机玻璃及部分金属材料制作。发电机与变压器用封闭母线连接输电线，灯光显示电流输送。

具有声、灯光动态演示的功能,采用光学材料模拟设备工作过程，接通电源后按简易开关即可完成虚拟化作业，生动形象。整体系统布局完整，内容全面4/1剖视结构、分色、细节要求体现到螺丝螺帽；表面防锈处理、剖视结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂”；

要求达到仿真实训的目的；为方便展示内容系统，开关安装在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用剖示方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、灯光动态演示各主要系统的工作过程。

汽轮机外形整体喷漆（乳白色）、转子（金色）、连通管（红色）、高压缸剖视处（银色）可根据需方要求定制颜色。

参考图片：

脱硫塔模型

1、规格尺寸：脱硫塔模型1600*1200×1300（根雕台1700*1300*700MM高），其他系统设备按比例加工；品牌:湖南中亿模型

2、参数说明：脱硫塔的原理、数据、结构等全面解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩、结构分色、系统全面、内容准确反映由吸收塔、氧化风机、浆液循环泵、及管道附件、除尘器等系统组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

4、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

5、模型组成部分：吸收塔、氧化风机、浆液循环泵、及管道附件、除尘器等组成。

6、模型各系统主要技术参数要求：

1）脱硫系统比例约为1∶50（可适当调整）

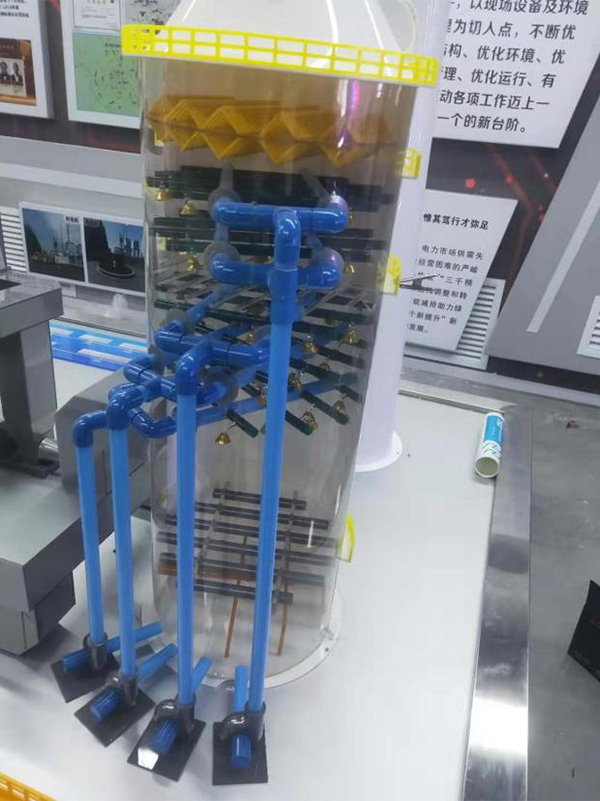

（1）烟气脱硫（简称FGD）。采用湿法烟气脱硫，包括吸收塔、、浆液循环泵、及管道附件等，吸收塔放大比例，外壳前半部分做成无色透明体以便看到内部结构、除雾器喷淋层（4层）。光电设计喷淋效果和浆液流动效果；曝气、氧化气可以冒出气泡，流进FGD的烟气颜色与流出FGD的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硫的过程。

2）湿式电除尘器系统（比例约为1∶50可适当调整）

（1）除尘形式主要内容包括：整个电除尘器和灰斗外形。有一个方向外壳做成无色透明，可以看到阴极板、阳极板。阴阳极振打为顶部布置、电磁驱动，电除尘下部设有20个灰斗。可视内部阴极线与阳极板。

（2）光电设计流进电除尘器的烟气颜色与流出电除尘器的烟气颜色发生变化，通过灯光颜色的改变来直观模拟烟气脱硝的过程。

（3）项目采用的是烟塔合一技术，无烟囱

参考图片：

模型制作效果：

1、模型制作完毕时应让用户感官有清晰的的结构分层处理，能够适应用户的教学、展览的需求。

2、模型生产后，外观及尺寸看起来整体比例协调，整体效果逼真。

模型的加工工艺及效果：

1、 模型拼装：采用溶解性氧化无缝粘接工艺，经过多次打磨、水磨确保接口无缝且高度平整。粘接部位采用优质三氯甲烷、日产A胶、德国产U胶，接口平整，不易变形脱落。
